スーパーカブ110JA07　カスタム続行中　後半②(^_^;)

-
今日は、休日にもかかわらず、雨(T_T)

なので、ユックリと　6万5千キロのスーパーカブ110JA07　のカスタム？　組み上げの
続行を
なんせ、バラしたのが、ほぼ1年前なので、パーツやネジが　どれなのか？　確信が・・・・・^^;
なので、時間がひじょ〜に　かかります(ﾟ∀ﾟ)

パーツリストやサービスマニュアル　あげく、スーパーカブ110JA07　愛車1号さんも　カウルを外して、お手本に

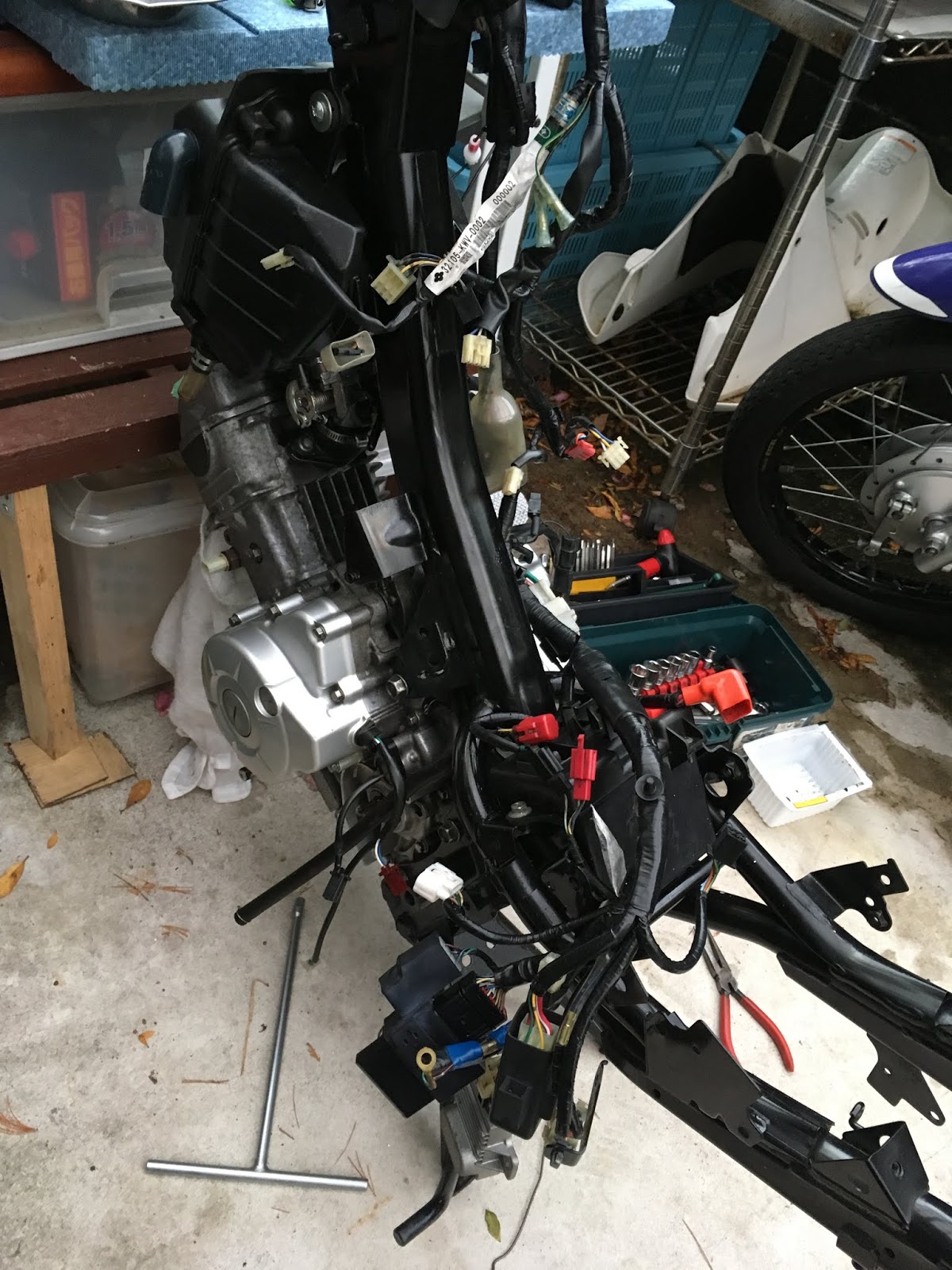

今日は、電装系・イグニッション・バッテリー　の取り付け

スペシャルパーツ武川 ハイパーイグニッションコイル ブルー モンキー(FI) スーパーカブ50/110/プロ リトルカブ クロスカブ/50/110 グロム モンキー125 Z125等 05-02-0025　
色は、イロイロ選べます^^;

に交換
ようは、上から、下から、わかる＝確かな所から、攻めて　いっていますデス(^_^;)

2時間ほどで、
今日は、ココまでm(_ _)m

雨もやんだようなので(^^)
通勤カブ110JA10 で、三重県　津市美里漫画図書館へ　
あ
「ヒカルの碁」の続きを借りに、
10年以上も前に　アニメ化もされたようで、
これが、ケッコー　面白い

ついでに、最近設置した　仏壇
のACコードの取り回しの
バックライトがLEDなんです(ﾟ∀ﾟ)
 配線カバー ケーブルカバー モール

を購入しに、ホームセンターへ　ちょっと、行ってきま〜す。

このブログの人気の投稿

フューエルパイプの簡単な外し方(ﾟ∀ﾟ)の考察スーパーカブ110JA07

-
イメージ
フューエルパイプなんぞ、 一般的には、 手軽に外す(ﾟ∀ﾟ) てなことは、ほとんど無いとは、思いますが^^; フルレストア（エンジンを載せ替え）する場合や、タンク、スロットル、燃料ポンプなどを交換する場合には、避けて取れないハズ ご多分に漏れず、私的にも　この面倒くさい作法を習得しなければ、先には進めないってことで、 この際、徹底的(p_-)に考察してみました。 最近の工業製品（iPhoneなどの精密機器や家電製品）は、組み立てるのは、簡単だが、バラしてパーツ交換するには、ほんとうに面倒くさい（バッテリー交換でさえ）手間がかかる、 または、できない、できてもアッセンブリー一式交換　って傾向になっているようで、 修理するより、買い替えたほうが安い 　ってなことで、 リサイクルやエコとは、真反対な方向へ言っているのでは？ と疑ってしまうほど、 一昔前だったら、燃料パイプは、すべてΩ型の針金？ホースバンド？ホースクリップで 締まっていましたら 参考として スーパーカブ50の改善対策でフューエルポンプ http://ride-kobe.com/blog/?cat=5 と　手持ちのサービスマニュアルとパーツリスト で、結局　ポイントとしては、 ［１］のジョイントラバーって言う名前の黒い耳のようなゴムパッキンを 徹底的に引っ張りながら、ミドリ［３］の両側をシッカリ押さえ込む この［３］の圧力は、サービスマニュアルでは、道具を使わないことって注意書きがありますが、 私的には、道具を使わないとムリ(ﾟ∀ﾟ) で ペンチ を使って両側を挟み込み　［４］を真っ直ぐに抜き取る コレしか方法は今のところ見つかりませんでした^^; （もっといい方法があれば教えて下さいm(__)m おかげで、ミドリのパーツ（リテーナ）210円はボロボロ また注文するしかないか・・・・・ ついでに、ジョイントラバー220円も注文ですね(T_T)
続きを読む

スーパーカブ　プロやリトルカブに、14インチタイヤの考察

-
イメージ
スーパーカブのプロ系 50cc の2BH-AA07プロ・2BH-AA06・クロスカブ 110ccの JA43MD・JA42・JA10プロ・JA07プロや リトルカブは、 14インチタイヤ その他のカブのほとんどは、17インチかと なので、 最近 丸山モータス で手に入れた 中古の スーパーカブ110JA07プロ も、当然　14インチ で、 レストアにあたって、まず、考えなければならないのが、 タイヤのチョイス タイヤのパターン・太さ　など、見た目のイメージに大きな違いが つまり、タイヤのチョイスで、そのカスタムのコンセプトが　決まる(ﾟ∀ﾟ) それが、 チューブタイヤで、14インチって・・・・・・・・ 選択肢がナイ (*´ω｀*) 17インチでさえ、少ないのに、 14インチは、 更に ナイ(T_T) このサイズのタイヤになると、スクーターのチューブレスでも、少ない 要は、時代から取り残された、中途半端な大きさ？ ましては、チューブタイヤとなると・・・・・・ スポークホイール御用達ってことに^^; てっなことで、 数少ないチューブタイヤで、14インチをリストアップしてみました。 あと〜〜〜 タイヤの太さ スーパーカブの14インチは、 17インチに比べ、ワンサイズ太めのタイヤが標準装備のようで、 リムサイズは、14-1.60 インチ なので、 スーパーカブ110JA07プロの場合タイヤは、 14−70/100 がフロント 14−80/100がリア が取り付けられている。 最近のプロ系（JA43・42）には、 チェンシン＝シナ製のタイヤが標準装備とのこと ところで、 このタイヤサイズの70/100 とは？　どんな単位なのか？ 70は、タイヤ幅　 100は、扁平率　100％なので、横幅と高さは、同じ なので、70mmの高さ って、こと で、 もう一つの表示が、 インチ表示 インチとミリが混同しやすい(*´ω｀*) 1インチは、25.4mmなので、 14−2.50の場合は、タイヤ幅 2.50✕25.4＝63.5mm 簡単に言うと、 スラッシュ＝/があるミリ表示には、 扁平率の表記があるが、 インチ表示には、 ただ、タイ...
続きを読む

スーパーカブ110　カムチェーンの異音（ガチャガチャ音）の原因　カムチェーンガイド　スプロケットの交換方法　

-
イメージ
更新が滞りがちですが、 ちゃ〜〜んと、毎日カブの事は、考えてマス で、最近は、 スーパーカブ110JA07プロ のエンジンのガチャガチャ音が気になって、 色々と、原因を調べていました この カブプロ　エンジンオーバーホール （カムチェーン・ガイドローラー・スプロケットカム・カムチェーンテンショナー）は、交換済み なのに、 まだ、エンジンから異音（チェーンの暴れる音＝ガチャガチャ）が 聞こえ、エンジンがスムーズに回らない＝気持ちよくない ネットで調べた結果 ど〜〜も、 No,11 のカムチェーンガイド　スプロケットが あやし〜 〜〜(p_-) が、 このスプロケット クランクケースを割らないと ハズれない (*´ω｀*) どうやら、 JA07EやJA10Eのカムチェーンの異音対策の、 鬼門 らし〜〜 No,12 のカムチェーンガイドスプロケットのスピンドル にねじ込まれている。 このガイドローラーの役目は、 オイルポンプを回すための橋渡し＝スピンドルの　ためのモノ なので、コレが破損したり、空回りしたら、 当然、オイルポンプが回らなくなり、 ピストンが焼き付く ことに(ﾟ∀ﾟ) なので、 ひじょ〜〜〜に、 重要なパーツ にも、かかわらず、 JA07EやJA10Eのエンジンでは、 そ〜〜、簡単に交換デキるような仕様になっていない、 ネットで調べてみても、 この構造自体に問題があるようで、 バイク屋さんでも、評判が悪いようで、 現行のJA44 では、 その辺が　改善されているようです。 当然　かと(-_-) では、 このカムチェーンガイド　スプロケット クランクケースを割らないと、ハズれないのか？ と、調べると、 ありました ＼(^o^)／ クランクケースRのオイルポンプを外し、 そのシャフト？インナーの部分を 反時計回りに回して、外す やり方が ようは、このスプロケットを外すためには、 クランクケースカバーR・Lの両方を開け、 挟み込むようにして、外さないとダメ でも、 クランクケースを割るより、マシ^^; 当然、そのまま回せば、 カムチェーンガイド　スプロケットも回ってしまうので、 固定する ところが、 最初、ドライバ...
続きを読む

原付き2種　三角マーク　違反？義務？　罰金は？

-
イメージ
現在、 カウルをオールペイント した スーパーカブ110JA07　 タケガワ125ボアアップ 　通称 カブLABO には、 リアフェンダーの△マークとフロントの弧の字マークのステッカーは、 ついていません。 で、 これは、付けなければ、 法的に　問題 があるのか？　どうか？ 気になったので、 調べてみます。 私的には、 付けたくナイ派 です^^; 以下、サイト参照 白の△マークと前輪泥除けの先端の白線は、昔に車格が原付一種 車とほぼ同一の50cc以上90cc未満車と50cc未満の原一車とで 混乱した事を始めとします、それで外観の見分けがつくようにと つけられました、 当然国内だけの関係ですので、海外生産の現地仕様の輸入の原付 二種車は、白の△マークと前輪泥除けの先端の白線はありません (最初の解説のように原付一種と紛らわしいので、目印をつける 事が 推奨 されて、そのシールなどが別に販売されています) その輸入車に目印をつけずに運転しても、 道路交通法違反ではない ので、それに依存する 減点や反則金はありません 、 標識の取り付け方は、縦、車体の真横の取り付けは「標識を目視で 確認しずらい」それは、 道路交通法の整備不良の該当の疑いがある と言うことで、 改善命令を警察から受ける事 も あります、 標識を水平にして、真上からしか読めないないような、隠蔽工作の 疑いがある場合は、まず盗難車であるとか他の犯罪に使われている のではないかと疑いをかけられ、まず停車させられて、道路交通法 の整備不良をまず取られます、「標識を目視で確認できない」と いう違反。 ・・・・・・・・・・ 結論から言うと 貼付しなくても法的な義務・違反は生じません （ 警察庁確認済み ） なので、ついてるものを剥がしても問題はない （以前かっこ悪いしという美的感覚が尖がった人が外したいと相談がありました。） 但しながら、取締りを受ける可能性があり迷惑がかかる可能性があるということはあります。 （ その時間や説明がめんどくさいオトナな人はつけましょう ♪） 今は輸入車等いっぱいありますし、ピンクナンバーとかで分かると思われますが、前方からだと分らないのでね。   ...
続きを読む

スーパーカブ110のタイヤサイズ・リム幅は、いくつがベストか？

-
イメージ
極太タイヤ装着の タイのカスタムカブ カブのタイヤは、太いほうが　イイのか？ ダンロップ DUNLOP K98 3.00-16 4PR WT リア 124233 細いほうが　イイのか？ MICHELIN(ミシュラン)バイクタイヤ M35 前後輪共用 2.25-17 38P  前後　違うのがイイのか？ 自転車のロードレーサー では、 細ければ、 細いほうが　スゴイ＝イイ 　ってイメージ 逆に、バイクや車のドラックレースなどは、 太ければ、 太いほうが　スゴイ 　って感じ タイヤってパーツは、バイクのメンテナンスの中でも、特に走行性に大きく影響を与える。 路面と直接摩擦するパーツなので、サイズを変えるだけでも走行性が格段に変化を体感できる。 特にスーパーカブというバイクは、車両自体が小さいですので、 タイヤを大きなものへ交換することで、その差は歴然に(・∀・) スーパーカブには純正で推奨しているメーカー指定の製品がありますが、それ以外にも装着できるタイヤが数多くある。 125スクーター　スズキ　スウィッシュ 現在の原付きスクーター などは、 小回りやシート下の収納スペースを稼ぐためやに タイヤのπは、小さめ　 なので、設置面を稼ぐため、太いタイヤが　主流のようですが、 基本 タイヤは、太ければ、太いほうが、 グリップ力が増え、重くなるため、 直進安定性は、よくなる　ハズ パワーをしっかり　路面を受け止めることができる。 逆に、パワーがないエンジンや人の脚力＝自転車では、 タイヤは、太いと、パワーを奪われ、モッサリとして動きに では、 カブの場合は、どうだろう？ 自転車のような、カミソリタイヤでは、？ たぶん 細ければ、 グリップが少なくなる分、軽快感　が　増え　ヒラヒラとコーナリングができるハズ カブの鉄リムのサイズは、1.20・1.40・1.60　の3種類が　ポピュラー カブの50は、 前1.20　後1.40 カブ110JA07　は、 前1.40　後1.40　 カブ110JA10は、 前1.40　後1.60 コレを極端に 前1.20 リア1.20　にすると　どうなるのか？ 一度　試して　みたい^...
続きを読む

ホンダ　リコール発表「スーパーカブ110JA10　クロスカブJA10」など7車種の燃料ポンプの保証期間延長

-
イメージ
ホンダ　公式サイト 令和元年6月13日に 下記事象が発生した場合、保証期間延長の対象に 1速での急加減速を繰返すと、燃料タンクの製造工程でタンク内面に付着した異物が燃料ポンプ内に入り込み、高負荷走行中の加速不良となり、そのまま使用を続けるとアイドル回転が不安定及びエンジン始動しづらくなるおそれがある。 当該事象が発生した場合、初度登録日から2年保証→5年保証へと期間が延長される。なお作業内容としては、新品の燃料ポンプと交換する対策がとられる。 とのこと 対象車種は、 2019/6/13 13:10 リコール  クロスカブ110, スーパーカブ110, スーパーカブ110プロ, スーパーカブ50, スーパーカブ50プロ, ホンダ 保証期間 当該事象については下記の通り保証期間を延長いたします。 【基本の保証期間】初度登録日から2年 【延長後の保証期間】初度登録日から5年 作業内容 新品の燃料ポンプと交換 対象車の車台番号の範囲及び製作期間 ・型式：JBH-AA04 　通称名：「スーパーカブ50」 　　車台番号：AA04-1025871 から AA04-1027406 　　製作期間：平成27年10月19日 から 平成28年1月12日 　　車台番号：AA04-1100001 から AA04-1107488 　　製作期間：平成28年2月23日 から 平成29年6月9日 　通称名：「スーパーカブ50プロ」 　　車台番号：AA04-3028743 から AA04-3031370 　　製作期間：平成27年10月8日 から 平成28年1月19日 　　車台番号：AA04-3200001 から AA04-3208136 　　製作期間：平成28年2月20日 から 平成29年5月19日 　通称名：「スーパーカブ50 MD」 　　車台番号：AA04-3105334 から AA04-3105791 　　製作期間：平成27年12月18日 から 平成27年12月22日 　　車台番号：AA04-3300001 から AA04-3302923 　　製作期間：平成28年6月23日 から 平成28年12月24日 ・型式：EBJ-JA10 　通称名：「スーパーカブ110」 　　車台番号...
続きを読む

スーパーカブ110　レギュレーターとPGM-FIユニットの考察

-
イメージ
スーパーカブ110のレストアやエンジンオーバーホールの作業のなかで、 私的に、一番苦手なのは、 電装系 スーパーカブ110JA07　パーツリスト　ワイヤーハーネス そのなかで、 パーツとして、高価なのは、 １.PGM-FIユニット12800円 ２.レギュレーター8200円 PGM-FIユニットの仕組み 私的にザックリとご説明いたしますと エンジンのガソリンと空気の混合比を電気的にコントロールする部品のこと ちなみに、 昔のカブにあるキャブレターは、それを物理的＝機械的にコントロールしている つまり、酸素が足りない　燃料が足りないを、3つのセンサー（温度・燃料・空気圧力）で、感知し、 それで、吸気と燃料の量を調整する　機能　 で、その電気信号をスロットルボディーに伝える スロットルボディシステムモジュ―ルは、 デバイスボディ内に3つのセンサーを配置している。 吸入空気温(Ta)センサー：吸入空気の温度を測定できるように、センサーの先端にあるセンシング部を、スロットルバルブ上流の吸気管通路内面から突き出して配置。センサー端子部はECU基盤に直接取り付けることでコンパクト化を図っている。 スロットルポジションセンサー(TPS)：スロットルシャフト端部に位置し、スロットル開度を直接検出している。スロットルシャフトとセンサー回転子は、作動ヒステリシスをなくすためにスプリングを介して結合されている。このTPSはデバイスボディに直接はめこまれ、外部との気密はポッティングにより確保されている。 吸入負圧(Pb)センサー：ECU基盤上にセンサー素子が直接取り付けられており、スロットルボディのスロットルバルブ下流に設けられた連通孔と繋がっている。 ホンダホームページより つまり、 スロットルボディーに設置している３つのセンサー（温度・燃料・空気圧力）の電気的数値をPGM-Fiユニットが 演算し調整して、スロットルボディ−に伝え、吸気と燃料の量を調整している って、ことかと^^; レギュレーター レクチファイアの仕組み レクチファイアは発電した交流電気から直流電気に交換する装置 レギュレーターは電気の電圧を整え、過充電を制御する装置 で、その２つの装...
続きを読む

スーパーカブ110JA10　ニュートラルランプの点灯が不安定なワケ　が解決(^O^)

-
イメージ
最近、相棒のスーパーカブ110JA10 にチョットしたトラブルが(*´ω｀*) と、 申しますのも ニュートラルランプが 点灯したり、消えたり ど〜も 、 安定しない(*´ω｀*) まっ、走りに支障はないのですが、 気持ち悪い＝精神的に良くない(*´ω｀*) とりあえず、 定期的なエンジンオイルの交換から 毎度500kmごと で、 私的推察だと ニュートラルスイッチの接触不良が 原因かと ニュートラルスイッチは、 このドライブギアの カバーの内側に クラッチペダルを緩め カバーを開ける ドライブギアカバーの内側も ついでに、クリーンに(^^) マイナスドラバーでこじ開けてパコッと 内側もパーツクリーナーで清掃 接触ピンも擦って 清掃 その時、飛び出すバネも忘れずに⚠ どこかへ　行っちゃうと(*´ω｀*) もとへ戻して、 カバーを取り付け で、 これで、完璧だろうと、 シフトチェンジして、ニュートラルランプの点灯を確認する が 変化無し (*´ω｀*) 解せぬ？？？？？？？ 通電は、しているので、断線の可能性は、無し の　ハズ あと 考えられるのは、 電球そのモノ しょうが無いので ヘッドランプのカバーを開けて みる(p_-) 予備のニュートラルランプの電球 10T　と比べてみる(p_-) 一応、断線は、していないような？？？？ 半信半疑で 新品に　交換 すると 　 あら〜不思議 ニュートラルランプの光が強くなり シャキーンと光る(^o^) なんや(*´ω｀*) 電球が　切れかかったいたのね〜 ほんと、 切れるのなら、きっぱり切れたら　わかりやすいのに〜(*´ω｀*) 中途半端な光り方なので、 余計な手間＝ニュートラルスイッチを分解まで (*´ω｀*) まっ、 おかげで、 エンジンオイルも交換できたし、 ニュートラルスイッチの接点も清掃し、 ドライブギアのカバーもピカピカに(^o^) これで、 気持〜ち良く カブに乗れる って、 ことで、良しと　しよう(^O^) コレ、 万事すべて良し めでたし、めでたし＼(^o^)／
続きを読む

パーツの流用（使いまわし）が自由な新型クロスカブの考察

-
イメージ
クロスカブって、 クロスって、いったい何がクロス＝融合しているのか？ 私的には、多分 ビジネス（仕事）とレジャー（遊び） カブとハンターカブ オンロードとオフロード では、ないかと 元祖ハンターカブ CT110 が製造中止 ニュージーランド向け2012年モデルを最後に生産を終了 になって、はや7年 程度の良いハンターカブは、ヤフオクでも 常に、高値を維持 オフでも充分に楽しめる110ccの排気量は、 あの当時、カブ仲間では、これしかなかった その110ccのエンジンがFIになって、 スーパーカブ110JA07に搭載され、 その人気からか？ JA10のバリエーションとして、 初めて、クロスカブって、ブランドが 初代クロスカブは、元々 オーストラリアの郵政カブ がベース。 なので、フロントフォークのストローク量が多かったり、 ハンドル位置もアップライト気味の設定 私的に乗った感じ、 足が・・・・・・・・・(*´ω｀*) なので、デザイン的には、カラー意外は、ほとんど同じ じゃないかと 私的には、このデザインもケッコー好きです もちろん　不評な角目のJA10も・・・・・^^; 現行の2代目のクロスカブは、日本専用モデルとして設計され 日本人の体型にジャストフィット、 足着き性も改善よりハンターカブ色を高め、 レッグシールドを削り？ オフロード＋レジャー色を高めたような フレームやエンジンは、JA10　JA44と共通のようで、 JA42に新型クロスカブCC110(JA45) のパーツも流用出来るかも 特に、ヘッドライト回りのパーツが　魅力 バーハンドルのJA42なら、 簡単に移植ができそう クロスカブ＋カブプロバスケット クロスカブ＋レッグシールド スーパークロスカブ？　JA44＋クロスカブのフレームカバー JA44＋クロスカブヘッドライト 逆に、削ったレッグシールドをクロスカブに取り付けたり、 その逆も　可能かと とにかく、 新型スーパーカブシリーズのパーツを気軽に流用できたり、カスタムが出来るのも、 カブの魅力 では、
続きを読む

スーパーカブ110JA07サービスマニュアル全PDF化

-
イメージ
昨日は、代休。 しかし、 天気は、雨(T_T) したがって、カブでのお出かけは、なんとなく　めんど〜(ﾟ∀ﾟ) てなことで、暇を持て余して、 この際と、 カブ110JA07のサービスマニュアル のPDF化にトライ(*^^*) （ そのうちやろうと思ったのですが、今日がチャンスとばかり） いや〜、サービスマニュアルをパソコンで手軽に閲覧できるっていいですね〜(^o^) 勉強になります^^; こりゃ〜　ホンダの命（知的財産）そのものだと実感デス。 ついでに著作権の問題もググって勉強・ω・ 引用 と言う手段ならネット上での公開もOK　とのことで、 キャノンの家庭用複合機なもんで、スキャンを始めて、ざっと500ページを昼の2時から9時に終わる 途中でホントめげそうに(T_T) カブ110JA07サービスマニュアル　タバコのBOXより厚い^^; 分厚いマニュアルをズレずに押さえ込みながらのスキャンは、大変^^; 7時間労働＼(^o^)／ 終わった後のビールがウマイ！ この季節は、64の焼酎のお湯割りが定番ですが、 肉体労働の後は、やはりビールです。 （ほんま、この季節で汗） ビールの後は、チマチマ焼酎を飲みながら、PDFを閲覧 あっ〜　チョットずれてる　マッいいか(´・ω・｀) 次は、パーツリストじゃ〜 必要な人があれば、一部だったらメールの添付も可能かと。 👇コメントもお気軽にm(_ _)m 追伸 ついでに今ハヤリのインスタグラムなんぞの表示もいたしました。 （ちょっと、iPhoneでは、表示がふらつくみたいでm(_ _)m 思案中デス。
