スーパーカブ110JA07　125タケガワボアアップの再復活　第一弾

-

通勤途中の

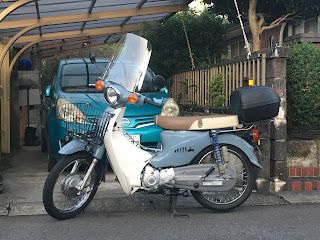

スーパーカブ110JA10



スーパーカブ125
タケガワ　ボアアップ
JA07
の

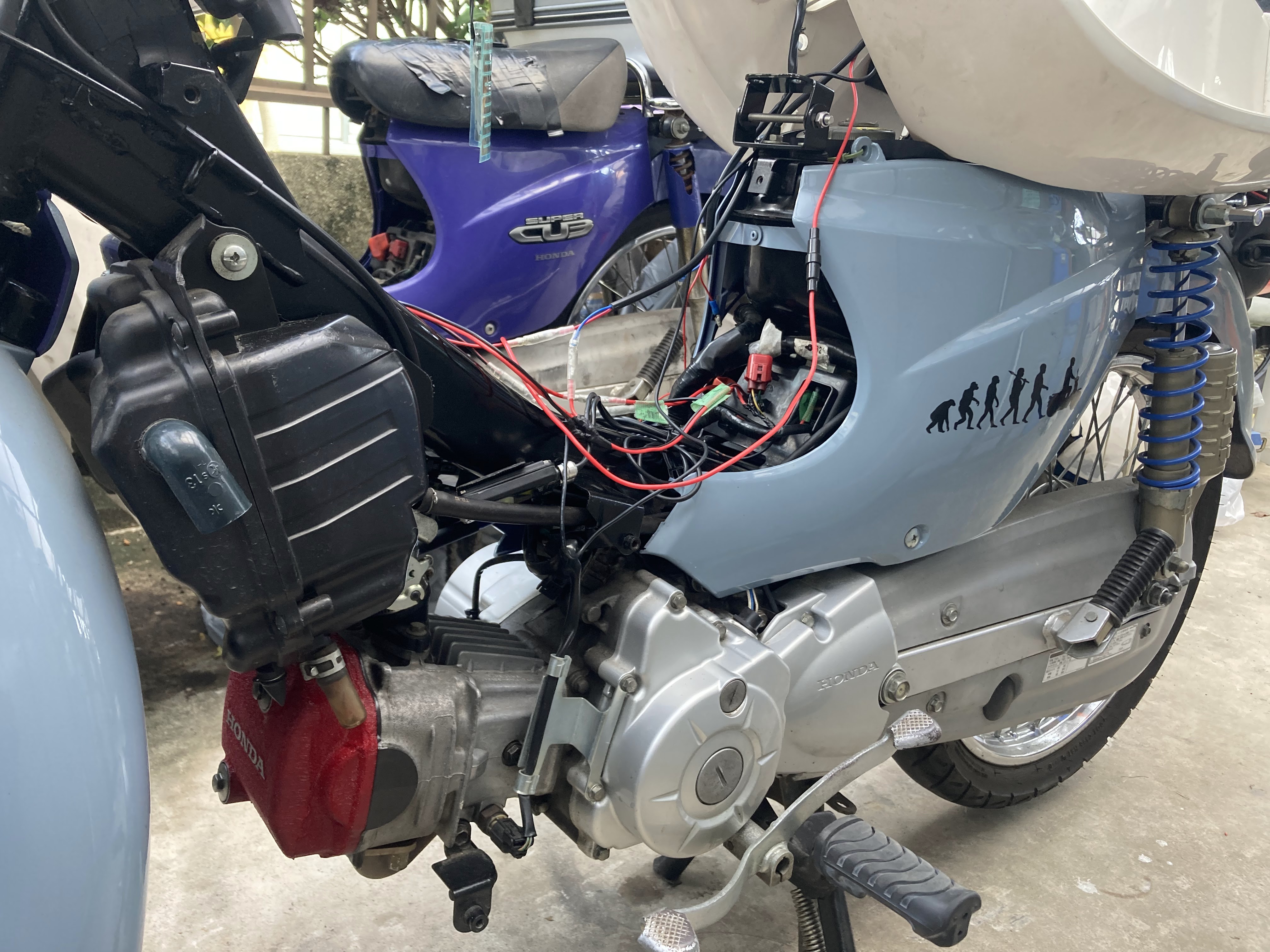

LEDヘッドライト・グリップヒーター・AC12V
などの
配線取り回しを　
最初から、やり直し(^_^;)

あと、
シリンダーヘッドの
タペット調整

スーパーカブ110
バルブクリアランス
IN/EX　ともに、0.1mm ±0.02mm

実際の作業画像は、取り忘れ(^_^;)

スーパーカブ110  125ボアアップ　武川　タペット調整　バルブクリアランス

まだまだ、
タペット音が気になるが、
あまり、詰めすぎると・・・・・・

特に、圧縮比が高い
このタケガワ125は、
ハイカムで、

もともと、
音がうるさいようで(^_^;)




など、

まだまだ、
やりたいことや途中までの作業など
山積み(^_^;)

私の本業？
1週間ほど　頓挫中

なので、


慌てず、焦らず、
楽しみながら、

ボチボチと
再開予定でございます〜m(_ _)m




参考

適合車種:スーパーカブ110(JA44-1000001~) 、クロスカブ110(JA45-1000001~) 排気量:125cc ■ボア径:53.5mm ■圧縮比10.8:1 スポーツカムシャフト(N-15/20)付属

Sステージボアアップキットを装着した場合、FIコン2(インジェクションコントローラー)の同時装着が必要
燃料は必ず、ハイオクタン価ガソリンを使用


スペシャルパーツ武川 Sステージボアアップキット 125cc スポーツカムシャフト付属 スーパーカブ110 クロスカブ110 01-05-0126
