SP武川ボアアップとりあえず完成＼(^o^)／　スーパーカブ110JA07＝カブLABO　

- 2月 13, 2019

今日は、代休＝フリー
なので、午前中は、カブ三昧
で、

ほったらかしのスーパーカブ110JA07＝カブLABOの
ボアアップの続きを

前回、SP武川ボアアップ　完成間近だった・・・・が、時間切れ(T_T)
で、
キックが降りない現象は？

なんのことは、ナイ(^_^;)
圧縮上死点＝Tマークがズレた　まま、カムスプロケット＋チェーンを付けたのが原因

で、解決

ハイオクを入れ

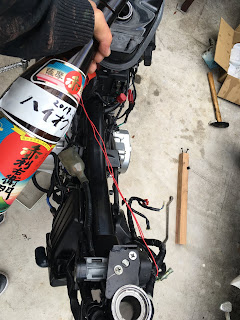

間違って(ﾟ∀ﾟ)　飲まないよう、ラベリングした焼酎の一升瓶^^;

さっそく　キッ〜ック！　

一発で、始動(ﾟ∀ﾟ)

気を良くして、
コノ勢いで、
武川　Fiコントローラーも設置

もう一度、キッ〜ック^^;
エンジン始動

が、
なぜか？
ノーマルカムのときは、しなかった異音＝カチカチ音が
ヘッドあたりから

気になる(´・ω・｀)
タペット音かと　もう一度調整

クリアランス0.1mmより、気持ち多めに

だが、治らず(T_T)
ネットで、イロイロ調べたが、

スポーツカムの強力な圧縮による、ロッカーアームのズレか？

なんせ、モトモト6万5千キロのエンジン＝ロッカーアームなので(´・ω・｀)
つまり、スコスコ　ズレズレ　が　原因か？
SP武川のホームページによると、
振動や異音は、多少大きくなる　とのこと

とりあえず、
これで、シェイクダウン→様子をみますデス

午後から、

で、

露天風呂＋サウナに行って来ま〜す(^^)
