スーパーカブ110JA07プロ　LEDヘッドライト　レンズ外れ・・・・・交換(*´ω｀*)

-

 三重県　津市は、

午後から　予報どうりに

しっかり　雨が(*´ω｀*)


なので、

自然農での農作業は、中止(T_T)



で、

先日

スーパーカブ110JA07プロで朝、通勤中

雨の日

スーパーカブ110JA07プロ

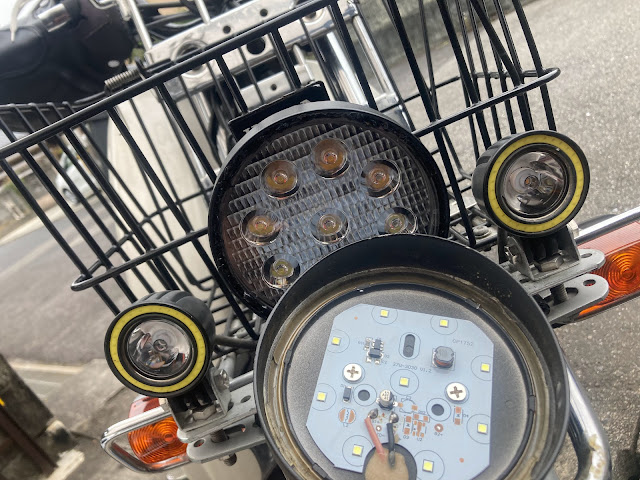

LEDヘッドライト　レンズ部分
外れる
カコーんって　音が
したが、　

後で見ると　
中央部メインの　LEDのレンズが(*´ω｀*)

無い

(T_T)


音が　した場所＝交差点を探すと

車に、ひかれ
ボロボロ(*´ω｀*)



なので、
午前中は、
このLEDヘッドライトの交換から

で、


どれも
1つ1000円ほどの　C国製　
交換用のハロゲンランプと　あまり価格差が・・・・・・
2個セットで、
切れた時のスペアー

今の所、スペアーの出番は　無い(^^)

って、
言ったばかりで、

スペアーの登場(*´ω｀*)
良かったのか？　悪かったのか？


まっ
3年　もったので、
良しと^^;


交換は、
簡単

駄目なヤツの
配線を切って

付け替えるだけ(^^)


一応　雨漏り
振動での外れ防止のため
周囲をグルーガンで
補修

じみ〜なカスタム？　対策を
気休めかと・ω・

一応
点灯　確認

スーパカブ110JA07プロ
メインヘッドライトLED交換
完了＼(^o^)／


所要時間
30分


されど、
ヘッドライト

これが、
無いと
これからの　夜がなが〜い
冬　夜勤のバイトに

死活問題です〜

なので、
最優先


午後からは、
スーパーカブ110エンジンオーバーホール
＝組み上げの続きでも

まったりと(^^)
