スーパーカブ110JA07プロ　エンジン　オーバーホール　プライマリークラッチ分解

-

来ましたよ〜＼(^o^)／

アマゾン様からの
プレゼントが(^_^;)

スーパーカブ110　エンジンオーバーホール　プライマリークラッチ分解のためユニバーサルホルダー購入(*´ω｀*)

- 12月 23, 2022

で、

LOOKGOUプーリー脱着用ロック付きユニバーサルプーリーホルダーツール
と
　ついで買い(^_^;)
トネ(TONE) クイックアダプター HPQA-03 差込角9.5mm(3/8") ブラック

が＼(^o^)／

で、
朝から、
早速使ってみる
が、
なかなか、手強い
ハンマーで　叩いて＝インパクトで、

なんとか
外れた(^_^;)



スーパーカブ110　プライマリークラッチ
分解
ネジ山が、ボロボロ　でんがな〜

トネ(TONE) クイックアダプター HPQA-03 差込角9.5mm(3/8") ブラック
も
大活躍(^o^)
スーパーカブ110JA07プロ
エンジン　降ろす

パーツリストで、確認

同じ失敗は・・・・・・・
シたくないので(^_^;)

スーパーカブ110　エンジン　載せ替え
オーバーホール
ゴチャゴチャに(^_^;

なんだ、かんだと
ほぼ1日中(*´ω｀*)

日も暮れたので

終わり(^_^;)



で、
早速
焼酎のお湯割りで(^_^;)
師走の夕暮れは　早い(*´ω｀*)


午後5時
で、時間切れ〜〜

これ以上やると
ネジが・・・・
見えなくなるので(^_^;)
老眼なので


いや〜

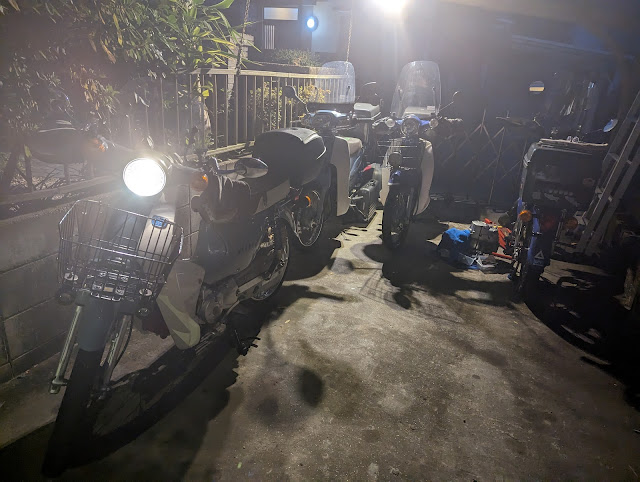

現在　可動可能なスーパーカブ110は、
JA071台のみ、

それじゃ〜
とても
心配で　心配で(*´ω｀*)

やっぱ、
カブは、複数＝数台
可動が　安心です〜(^_^;)
