スーパーカーブ110JA07　エンジン載せ替え作業(^_^;)　美しく壊せれば、美しく構築　レストア&リビルト　できる　わけで(´・ω・｀)

-

 ダダ今〜

無事、帰還いたしました〜(^o^)

スーパーカブ110JA07
オーバーホール
で、
まったりと

純米酒　紀の瀧で、


今日は、
朝は、シャバの仕事＝生業
と
で、

帰宅して、

早速
スーパーカブ110JA10
オイル交換
と、
定番の
ドライブチェーンの
グリスアップ




スーパカブ　ドライブチェーン
万能グリス

で、清掃&グリスアップ
画像参照

やっぱ、
500kmごとの交換って
最高^_^
贅沢ですが、

交換後のエンジン乗り味が
全然　違う

マイルドっていうか？
クラッチは、
スコスコ？
って
いうか？

とにかく
気持ちが
イイ〜
のです(^_^;)

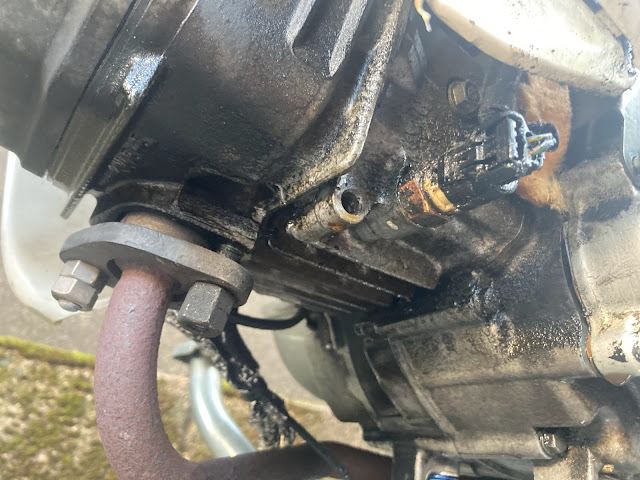

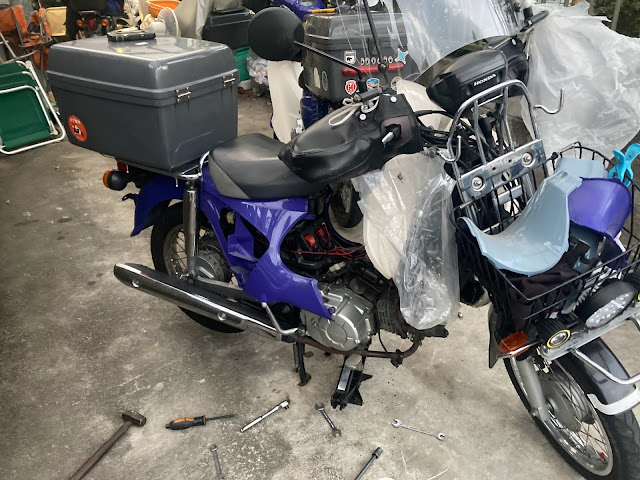

それから、

スーパーカブ110JA07ブロ
のエンジンを
おろす　作業









基本
スーパカブ11０のエンジンは、
３本の　ボルトで、吊り下がっている(^_^;)

だけ


なので、
とりあえず、
それを

外す　作業を

１時間ほど

後は、
吸気のマニホールドを　外せば(^^)

落ちる＝エンジンが外れるハズ


で、


で、
今は、
それらの、
中途半端な、パーツに
囲まれ、

まったり　中(^o^)


追伸
エンジンを下ろすって

って、
実は、
大変(・∀・)

私的に
エンジンを無事
落とすことができれば、

レストア&リビルトは、
できる

ハズ

壊すのは簡単＝力任せに
破壊するだけ

です、が

リニューアル＝再構築

が
前提だと

とても
慎重＝技術&経験が

つまり
美しく壊すことができれば、

美しく
構築＝リビルトできる

って
ことです〜(^_^;)

破壊の神の
創造の神は
同じ

なのです。

インド　創造神
