スーパーカブ110JA07　エンジン　オーバーホール　リビルト　補修パーツ　ボールリテーナー 純正 22860-KWB-601　第一弾　到着(^o^)

-

ただいま〜


無事　帰還いたしました〜

ガススタの夜勤バイトから^^;



今日の、三重県　津市は、

蒸し暑い〜


が、

夜になると、若干涼しく〜

これから、バイクシーズンですね〜

カブ乗りにも、最高の季節が　やってきました〜デス(^o^)




ところで、

やっと　来ました〜＼(^o^)／

アマゾンさんからのプレゼント


耕運機　クボタTR600の

NGK　BP６HS　２本

現在、メンテナンス中の

耕運機　クボタTR600のエンジンのかかりが　悪い　なので、キャブ清掃(-_-;)

- 9月 12, 2022

と、

TAIWAN YUASA [ 台湾ユアサ ] シールド型 バイク用バッテリー [YT4L-BS高性能版] YTX4L-BS ブラック
しっかり、　充電液と分離式　ですぞ^^;





で、
今回　メイン＝重要パーツは、

スーパーカブ110 ボールリテーナー 純正 22860-KWB-601

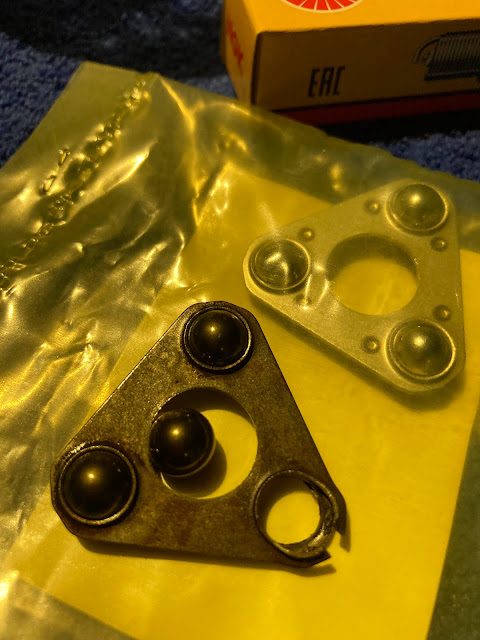

スーパーカブ110 ボールリテーナー 純正 22860-KWB-601ベアリング　破損(*´ω｀*)

スーパーカブ110JA07　クランクケース内
シフト系　パーツリスト

NO11　の部品で
シフトチェンジのロータリーベアリング

これが、　破損したため

NO６のレバークラッチ

の　ベアリング接触部分も　凹み　変形　傷が

当然、
この状態では、
クラッチは、　上手く＝気持ちよく
入らないでしょうね(*´ω｀*)


なので、

この　クラッチレバーも
追加　注文です(*´ω｀*)

追伸
かろうじて
N0７の
ベアリング受けの
N0,７と９
プレート　クラッチ　リフタ

＝ベアリングを挟み込むパーツ

なんとか
無事のようで^^;

交換は　無し
で、
すみそう〜　です〜^^;
