スーパーカブ110JA07のツイン・フォグランプの取り付け　たが(T_T)

-
昨日は、息子とプールに行く予定でしたが、
妻が行ってくれると言うことでm(_ _)m
別にプールが嫌いってなわけじゃナイのですが、
Wインカムのお陰で、ヒマが・・・・・^^;

 なので、お言葉に甘えて、カブいじり＼(^o^)／

まずは、以前アマゾンで購入したLEDライトの取り付けを
なんだかんだ、1ヶ月ほど前^^;

10W LEDワークライト 狭角30度 6500K IP67防水 CREE製 10-30VDC対応 12V/24V兼用 LED 作業灯 丸形 (2個セット、1年保証)

用意するものは、

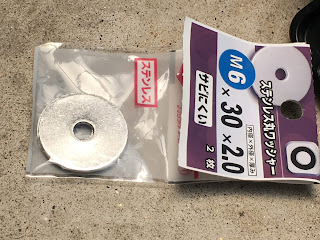

30mmステンレスワッシャー　M6
エーモン　分岐コード
LEDの前のリングを六角レンチで外し、オレンジフィルターを挟み込む
とりあえず、ツインフォグランプの完成^^;

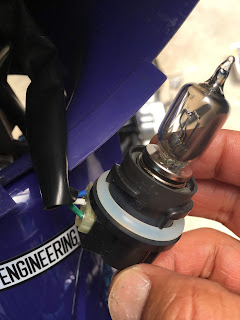

ヘッドライトバルブのハーネス部分を外し、
テスターで
ハイビームのとき、どの線になるのか？確認
ハイビームのスイッチと連動するため
カゴの下に30mmワッシャーで挟み込む
点灯確認　

が、　一灯つかない(*´ω｀*)

長くなりそうなので、明日に続く・・・・・・m(_ _)m
