スーパーカブ110　プライマリークラッチ　交換

-

いや〜〜〜　

ご無沙汰しておりしたm(__)m

最近は、畑仕事(*´ω｀*)　が　忙しくって・・・・・・・ω・

でも、ちゃ〜〜んと　

私的カブ達は、進化？バージョンアップしております。

ちなみに、

エンジンJA07Eのオーバーホール＆レストア

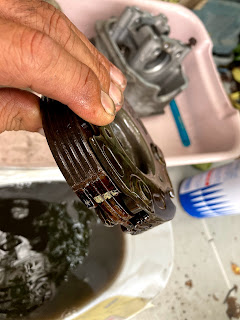

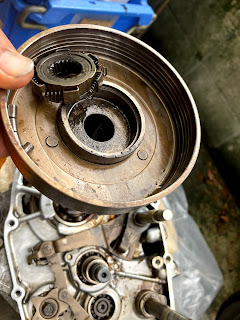

プライマリークラッチ　の分解と交換



いやはや(*´ω｀*)
丸山モータースのジャンクヤードで、雨に濡れ続け、
サビ？オイルが腐った？　カーボンの　塊が・・・・・・






ピストンバルブの交換
いやはや、エンジンオーバーホール　スペア−エンジンの完成まで、　
先のなが〜〜〜い、　ことに　なりそう　デス。
