スイングアーム、フレーム、リアブレーキなどの清掃、レストア　スーパーカブ110JA07　

-
昨日は一日、チラチラと雪なので(ﾟ∀ﾟ)
ゆっくりと　ばらしたパーツの整理と清掃、レストアを
フレームのサビ部分を百均の黒のアクリルスプレーでレタッチしたり、

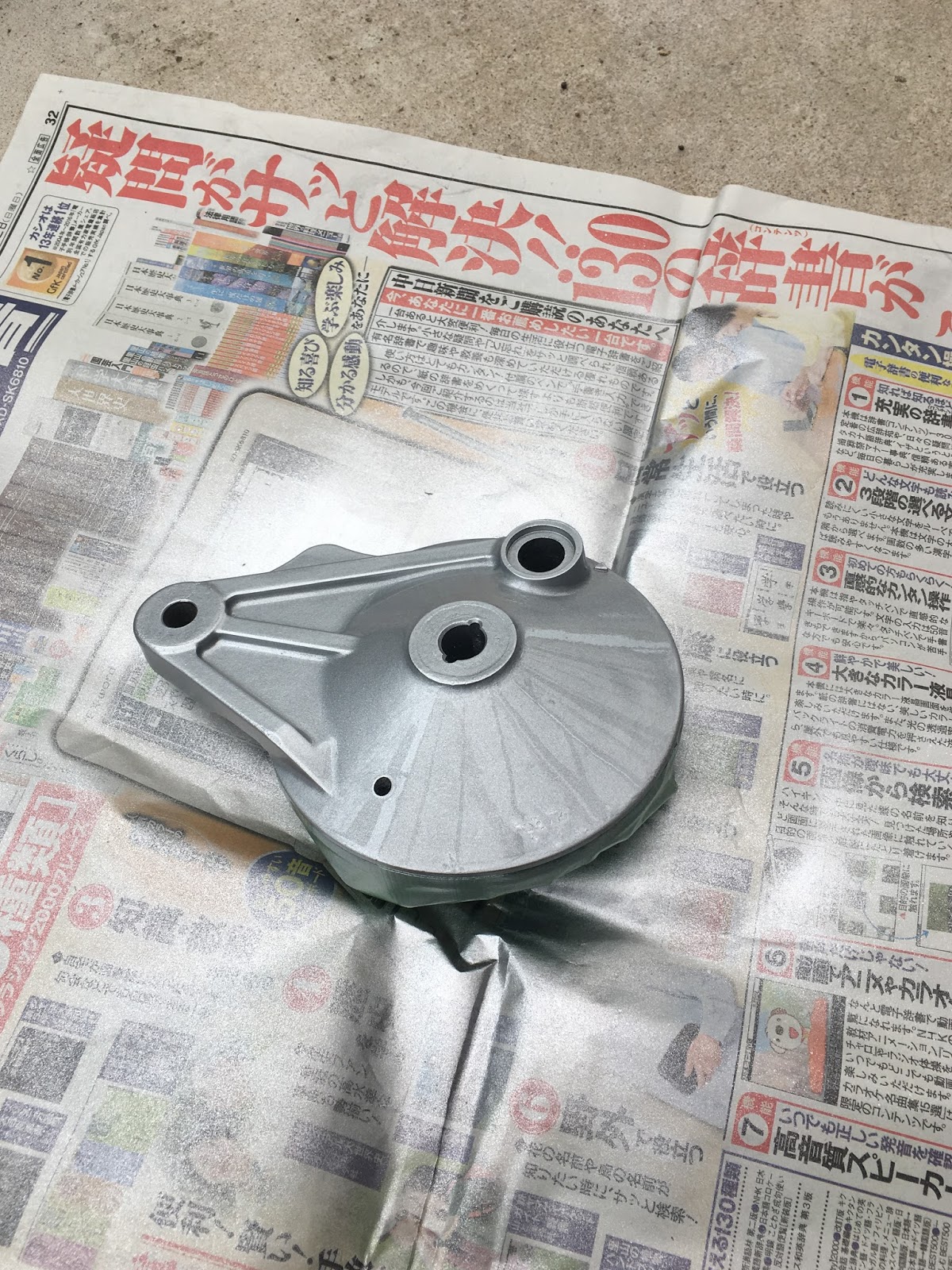

前カゴのステイやその他、リアブレーキの円盤？（ブレーキパネル）をシルバーで塗装したり、

スイングアームの泥や古いグリスを洗剤とパーツクリーナーで落としたり、

ステアリングステムをレタッチしたり、
一番面倒くさかったのが、
パッキンドライブケース

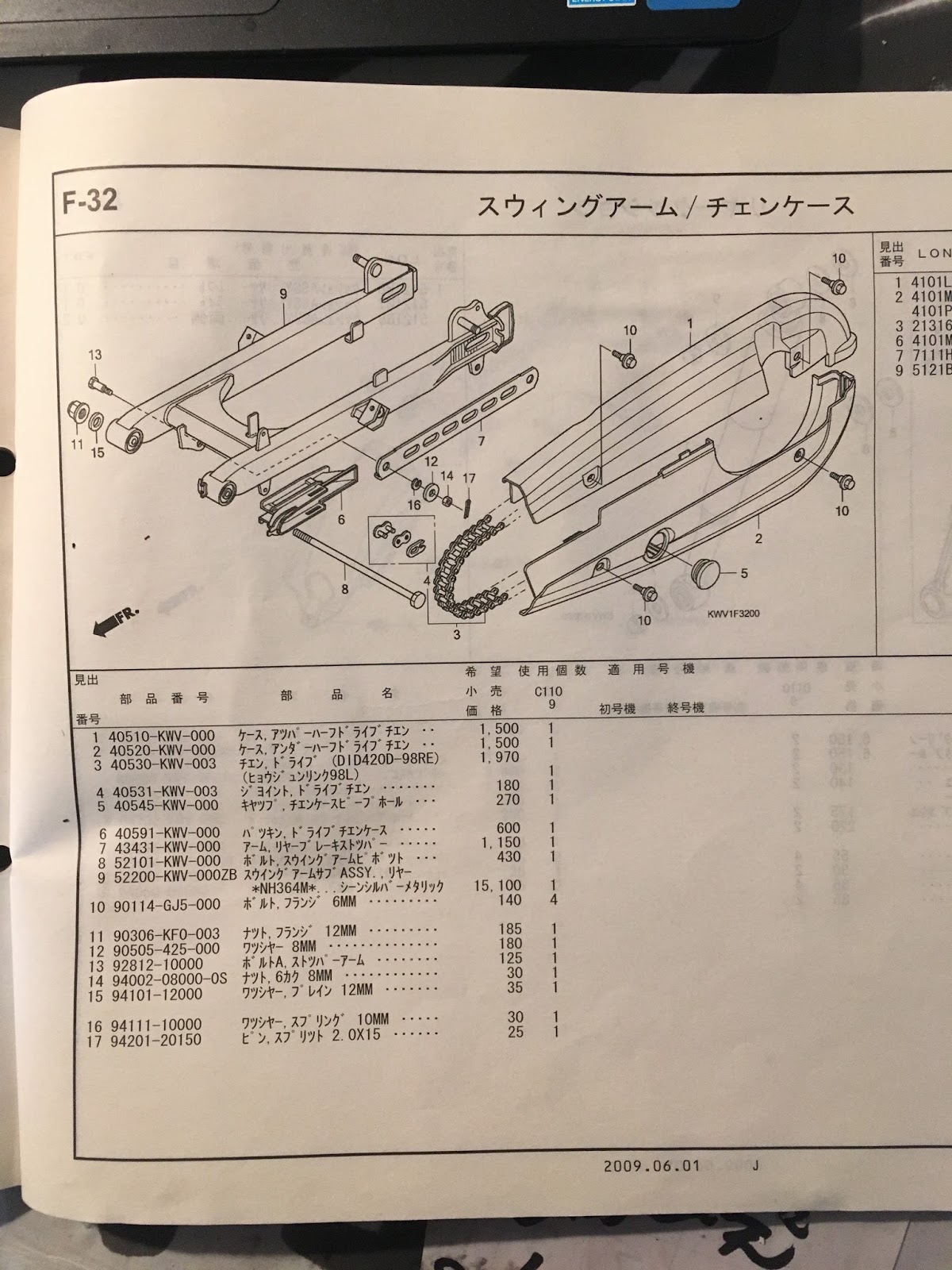

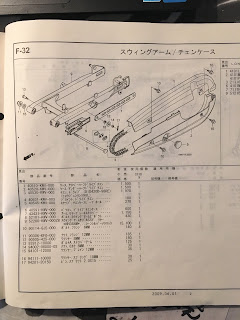

ちなみに、このケースだけでも、パーツリストによると600円なり
あまりに、グリスと泥が固着しているので、
新品パーツとして注文しようかとも考えたが、キリがないので、あきらめて、
灯油と、パーツクリーナーを使って、歯ブラシでシコシコと、10分ほど
もうこのへんで　イイですわ^^;

てなことで、ほぼ
依頼された6万５千キロのスーパーカブ110JA07のパーツは、クリーニング済みに
ブリキのケースに収めて

今日は、コレでおしまい^^;

ほぼ、外堀は、埋まった＼(^o^)／
後は、本丸のエンジンのみ、ってところです^^;
ムフフフ(-.-;)


あっ、後再塗装があった

（まだ、密林で注文したトルクレンチのSK11　も届いていないですが・・・・）
